Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30D
Inicio » Productos » Equipo de excavación de túneles » Perforador jumbo de correa eslabonada » Perforador jumbo de doble brazo » Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30D



Introducción:


Combinada con perforación y barrenado, este perforador doble puede trabajar bien con los cargadores para minería. Esstos perforadores están compuestos de brazos perforadores, perforadores de roca, sistemas hidráulicos, etc. Además, se ofrecen configuraciones opecionales para mejorar el rendimiento de trabajo. Esta máquina ofrece así mismo unas buenas dcondiciones de trabajo para los operarios.

Características:

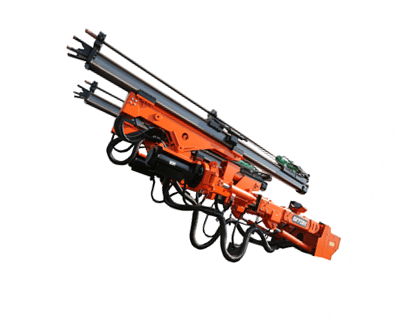

1. Brazo perforador hidráulico

La perforadora jumbo de doble brazo para pendientes escarpadas está equipada con un brazo perforador hidráulico especial.

(1) La distancia de perforación del perforador doble se ha diseñado con una precisión muy alta y paralelismo, para aumentar la precisión de localización y la velocidad de taladrado.

(2) Los brazos telescópicos pueden aumentar la escala de taladrado mas allá que cualquier otro brazo perforador.

(3) En los perforadores jumbo hidráulicos, la sección transversal tiene forma de cuadrado. De esta manera, el brazo perforador aguanta mejor la presión. Además, el brazo principal puede rotar 180º.

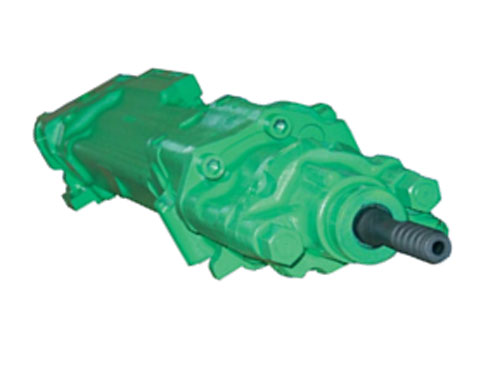

2. Perforador de roca

(1) La perforadora jumbo de doble brazo para pendientes escarpadas emplea un taladro de roca de Montabert, cuya eficiencia de perforación es entre 2 y 4 veces mayor que cualquiera de los tradicionales.

(2) Este perforador doble Puede perforar rocas de una dureza maxima de 15.

(3) La compensación hidráulica puede disminuir los fallos en el perforado. Además, para mejorar la vida útil, la caña de perforación esta especialmente diseñada para eliminar la fuerza reactiva causada por la fuerza de impacto.

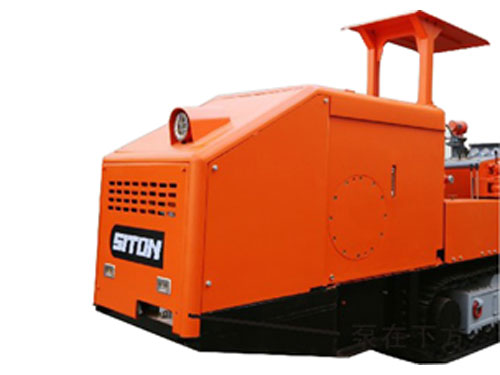

3. Sistema hidráulico

(1) Para evitar la erosión de cavitación en las bombas de aceite, colocamos los tanques de aceite sobre las bombas de aceite cuando se está diseñando esta perforadora jumbo de doble brazo para pendientes escarpadas.

(2) El perforador doble usa varios filtros de aceite para garantizar la alta pureza del aceite, lo que disminuye los fallos en el sistema hidráulico.

(3) El volumen del flujo de aceite en las bombas es razonable, lo que ayuda al aceite a mantenerse en una temperatura estable.

(4) La presión hidráulica aumenta gradualmente para lograr una buena transformación, desde la fuerza impulsora a la fuerza de impacto.

(5) Para hacer la operación más cómoda, se incluye el manejo manual en el perforador doble.

4. Configuración estándar

Las configuraciones estándar de la perforadora jumbo de doble brazo para pendientes escarpadas son taladro hidráulico de roca Montebert HC25, bobina de cable hidráulica, bomba auxuliar, compresor de aire, techo elevador de seguridad (estándar FOPS) y una gran fuerza de trabajo.

5. Configuraciones opcionales

La bomba hridráulica y el motor diesel grande/pequeño son opcionales para estor perforadores hidráulicos.

Parámetros técnicos de la Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30:
Velocidad de taladrado 0.8 - 2 m/min
Longitud del brazo perforador 3090/2475 mm
Diámetro del agujero de perforación Φ28 mm - Φ102 mm
Profundidad del agujero 2700/2100 mm
Superficie de excavación (Anchura × Altura) ≤7.5 m × 5.3 m
Velocidad de movimiento 25 m/min
Pendiente Máx. Abordable ≤14°
Ancho de la banda trepadora 330 mm
Taladro de roca 2 × HYD200
2 × HC25/HC50 (Montebert opcional)

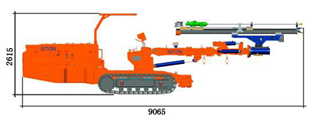

Dimensiones (Largo × Ancho × Alto) 9065 × 1350 × 2615 mm
Peso 12100 kg
Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30DPerforadora jumbo de doble brazo para pendientes escarpadas DT2-30D
Sistema eléctrico de la Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30:
Potencia total 77.2 kw
Motor eléctrico principal 75 kw
Voltaje 380V - 1140V
Frecuencia 50-60 Hz
Sistema hidráulico de la Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30:
Bomba hidráulica principal 2 × Bomba de émbolo + 2 × Bomba de émbolo
Presión Máx. De trabajo 20 Mpa
Capacidad del tanque de aceite 500 L
Medio refrigerante Agua
Panel de operación 2
Brazo principal de la Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30:
Calidad del brazo 2
Compensación 1550 mm
Método de perforación Movimiento de traslación hidráulico
Rotación ± 180°
Escala de balanceo del brazo 14°/ 35°
Escala de elevación +55°/ -16°
Inclinación Arriba/Abajo (Impulsor) +35°/-15°
Escala de balanceo (Impulsor) +35°/-12°
Longitud telescópica  850 mm
Despliegue de proyectos de tunelización de carreteras:
Perforadora jumbo de doble brazo para pendientes escarpadas DT2-30D
