Perforadora jumbo de doble brazo DT2-30



Descripción:


El perforador jumbo de doble brazo es un tipo de máquina perforadora subterranean de dos brazos que se suele usar para la construcción de túneles de minería, metalurgia, agua y electricidad, ferrocarriles, etc. Puede trabajar en la superficie del tunnel, techo, lado y suelo. Esta perforadora no solo puede usarse en perforación de barrenos, sino que también puede perforar en el orificio de sujeción fácilmente.

Características:

1. Perforadora hidráulica Jumbo de un solo brazo

1) Gran eficacia: el diseño de traslación única de esta perforadora aumenta la precision y el paralelismo del espaciado de perforación, que permite un rápido y preciso posicionamiento.

2) Rango de golpeo de 360º: El brazo telescópico compensa la diferencia de desplazamiento generada por el brazo perforador cuando se mueve hacia abajo.

3) Fuerza estable:el diseño de la sección transversal del haz cuadrado del brazo superior hace que la fuerza general del brazo perforador sea más estable.

4) Movimiento flexible: el motor rotario en el frontal del brazo superior hace que todo el mecanismo de alimentación se mueva flexiblemente (± 180°).

2. Taladro jumbo para piedra de dos brazos:

1) Gran eficacia: el taladro de piedra es importado desde la empresa Monterbert de Francia, que es pequeño y estable.

2) Puede ser usado para perforar roca de gran dureza, ya que su eficiencia es de 2 a 4 veces mayor que los taladros manuales de roca tradicionales.

3) Larga vida útil: el diseño coaxial del motor rotatorio y la caña aseguran una larga vida útil para la perforadora.

3. Sistema hidráulico de la perforadora jumbo de doble brazo:

1) El sistema variable del tanque es más estable y eficiente.

2) El sistema de filtración multiple mejora la limpieza del aceite y reduce los fallos en el sistema hidráulico.

3) El flujo racional de la bomba y el enfriamiento eficiente de la bomba aseguran que el sistema pueda mantener una temperatura normal del aceite despues de muchas horas de trabajo.

4) La perforadora jumbo de doble brazo adopta la tecnología de compresión gradual, que optimiza el emparejamiento entre la fuerza de propulsión y la fuerza de impacto, además de que mejora el posicionamiento y la eficiencia de taladrado.

5) Está equipada también con un control manual de elevador de 4 direcciones.

4. Configuración estándar de la perforadora jumbo de doble brazo:

1) Taladro hidráulico para piedra Montebert HC25.

2) Cable de tambor hidráulico.

3) Tanque elevador de agua y compressor de aire.

4) Techo de seguridad elevable y bajable (de acuerdo con los requisitos FOPS).

5) Gran fuerza para trabajo ligero.

5. Configuración opcional:

1) Taladro hidráulico para piedra Montebert HC50.

2) Motor Diésel de fuerza grande/pequeña.

Parámetros de la perforadora jumbo de doble brazo:
Velocidad de perforación 0.8 a 2 (m/min)
Longitud del vástago del taladro 3090/2475 mm
Diámetro del taladro Φ 28 a 102 (mm)
Profundidad del agujero (una vez) 2700/2100 mm
Sección transversal (A × A) ≤ 7.5 × 5.3 (m)
Velocidad de desplazamiento 25 m/min
Capacidad de escalacion ≤ 14°
Anchura de las placas de oruga 330 mm
Taladro para piedra 2 HYD200 (Lotus Hill)
2 HC25/HC50 (Montebert Optional)

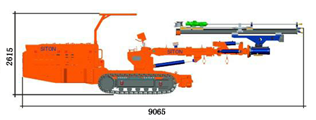

Dimensiones totales (L × A × A) Dimensiones totales (L × A × A)
Peso total 12100 kg
Perforadora jumbo de doble brazo DT2-30Perforadora jumbo de doble brazo DT2-30
Sistema eléctrico de la perforadora jumbo de doble brazo:
Potencia total 77.2 kw
Potencia de motor 75 kw
Voltaje 380 a 1140 (V)
Frecuencia 50 a 60 (Hz)
Sistema hidráulico de la perforadora jumbo de doble brazo:
Bomba hidráulica principal Bomba de dos émbolos y bomba de dos engranadas
Presión maxima de trabajo 20 Mpa
Capacidad del tanque de aceite 500 L
Método de disipación del calor Agua
Panel de operación Dos Sets
Brazo superior de la perforadora jumbo de doble brazo:
Número de brazos 2 Sets
Recorrido de compensación 1550 mm
Tipo de movimiento del brazo Translación hidráulica
Ángulo de rotación (Positivo/Negativo) ± 180°
Ángulo de balanceo (Dentro/Fuera) 14/35 (º)
Angulo de subida/bajada + 55/− 16 (º)
Ángulo de inclinación (Impulsor) + 35/− 15 (º)
Ángulo de balanceo (Impulsor) + 35/− 12 (º)
Longitud flexible  850 mm
Despliegue de proyectos de tunelización de carreteras:
Perforadora jumbo de doble brazo DT2-30
